อุตสาหกรรมกระดาษ สายการผลิตกระดาษลูกฟูกผนัง 3 ชั้น 330KW

อุปกรณ์ที่หนึ่ง :โรงสีไฟฟ้าสแตนม้วนง

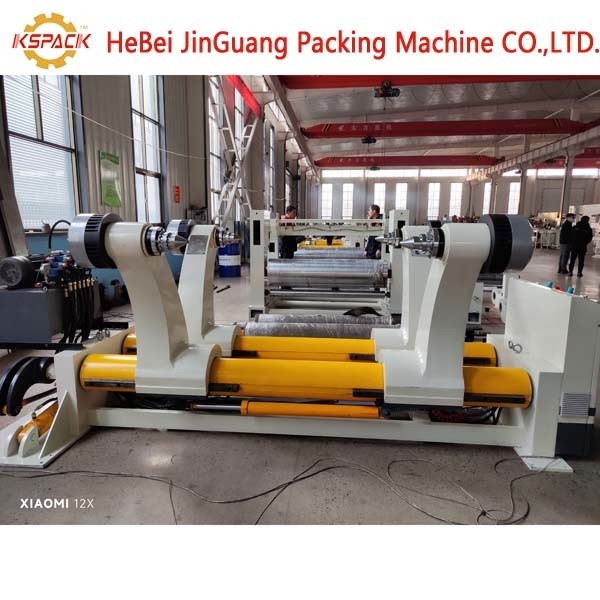

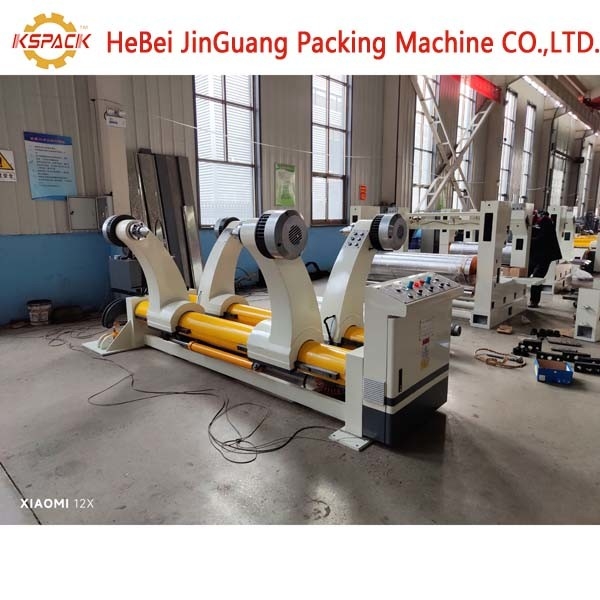

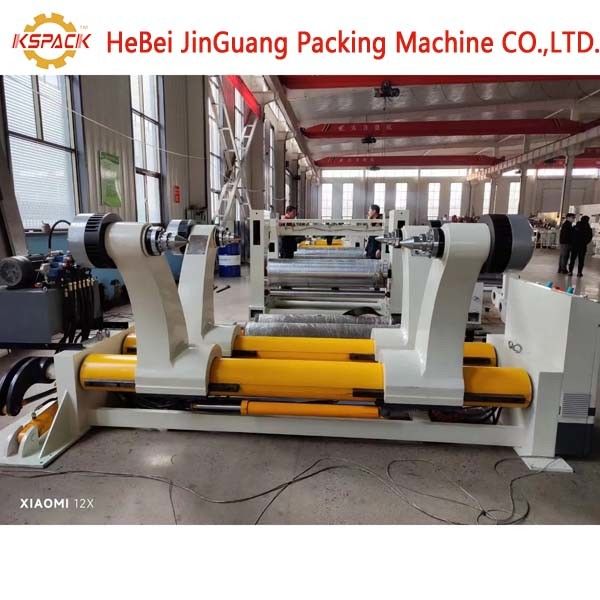

แท่นวางม้วนรุ่นควบคุมไฟฟ้า (แบบเหล็กหล่อ)

แขนรองรับเครื่องตั้งกระดาษสามารถทำจากเหล็กหล่อหรือเหล็กกล่อง

1) คุณสมบัติโครงสร้าง

★ สามารถติดตั้งโครงสร้างสมมาตรได้พร้อมกันสองหลอดกระดาษ สามารถใช้สำหรับเครื่องไม่หยุดเพื่อเปลี่ยนกระดาษ

★ ไฟฟ้า o หนีบ, ปล่อย, เลื่อนไปทางซ้ายและขวา

★ การปรับเบรกโดยใช้ระบบจานดิสก์

★ คลิปหนีบกระดาษขยายอัตโนมัติ 2 ตอน หัวหนีบขนาด 3 นิ้ว

2) พารามิเตอร์ทางเทคนิค

1. แท่นวางกระดาษ รุ่น active : ไฟฟ้าเครื่องกล

2. ขอบเขตกระดาษหนีบ: สูงสุด 1400mm 1800mm, min 100mm

3. เส้นผ่านศูนย์กลางของแคลมป์ : สูงสุด ￠ 1400 มม

4.น้ำหนักบรรทุกสูงสุดด้านเดียว : 1500kgs

5.กำลังไฟฟ้า : 380 โวลต์ 50 เฮิร์ต

6.กำลังมอเตอร์กลับ : 1.5kw /ชุด กำลังมอเตอร์แคลมป์ : 0.75kw 4 ชุด

7. รุ่นเบรกมือ (รุ่นตัวเลือกเบรกลม)

8.ไฟฟ้ายี่ห้อ: DELIXI CHIT

9.น้ำหนักเครื่อง : 2.3T

3)ซื้อชิ้นส่วน วัตถุดิบ และแหล่งที่มาเป็นหลัก

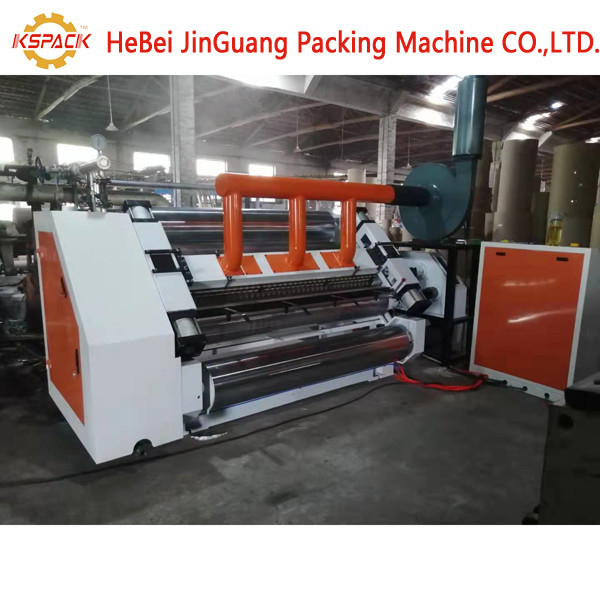

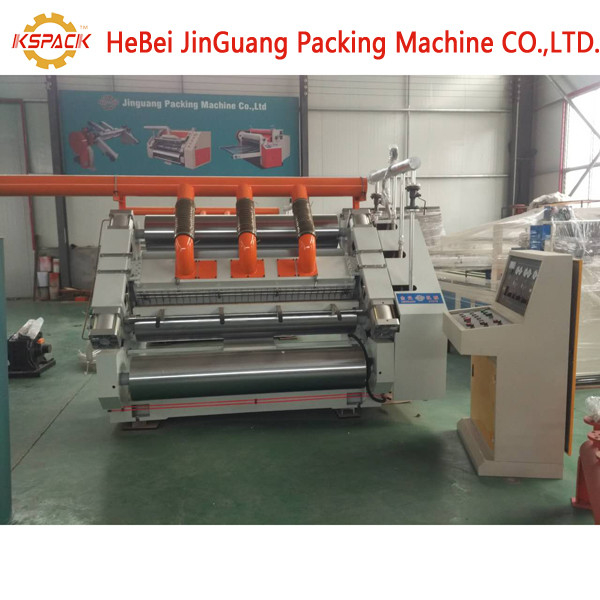

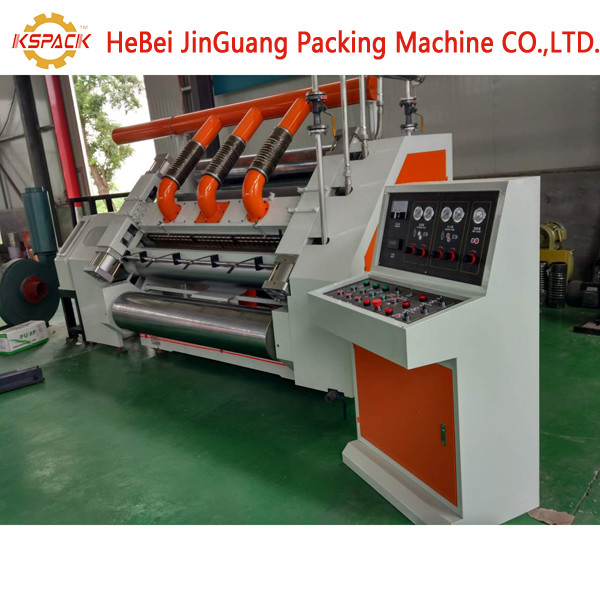

อุปกรณ์สอง:SF-280 เครื่องดูดฝุ่นหน้าเดียว-1400mm

※ลักษณะเฉพาะ:

1. ใช้โครงสร้างตัวดูดซับแบบฝาครอบ จับคู่กับเครื่องม้วนแรงดันสูง เครื่องม้วนเข้ากับค่อนข้าง ควบคุมอากาศและไฟฟ้ารวมศูนย์ในโต๊ะทำงาน ระยะห่างจากเครื่องจักรหลัก 1.5 ม. ด้านการทำงานของเครื่องจักรหลักทั้งหมดมีฝาครอบ

2. ที่นั่งเครื่องพร้อมวอลล์บอร์ดเหล็กทั้งหมด ความหนาของวอลล์บอร์ด 130 มม. ใช้กล่องเกียร์เพียงอย่างเดียวและระบบส่งกำลังแบบ gimbal

3. ลูกกลิ้งลูกฟูกนำมาใช้ 48 crmo, โลหะผสมเหล็ก, หลังจากการชุบแข็งด้วยเลเซอร์

การเจียรผิว, เส้นผ่านศูนย์กลางลูกกลิ้งลูกฟูก 280 มม., ความแข็งผิว HRC60, ส่วนหลักของลูกกลิ้งลูกฟูก, และลูกกลิ้งแรงดันพร้อมขาตั้งอุณหภูมิสูง

4.Pressure Roller เส้นผ่านศูนย์กลาง 324 มม., การเจียรผิวและชุบโครเมียม, การควบคุมกระบอกสูบเลื่อนขึ้นและลง, วัสดุเหล็กกล้าคาร์บอนปานกลาง 45 #, การชุบแข็งและการแบ่งเบาบรรเทา (พร้อมอุปกรณ์กันกระแทก)

5. การควบคุมด้วยลมหรือคืนกาว, ลูกกลิ้งกาวเคลือบเส้นผ่านศูนย์กลาง 215 มม., พื้นผิวหลังการเจียร, แกะสลัก anilox หลุมเหล็ก 25 เส้น, จากนั้นชุบ chorme, แม้ลูกกลิ้งกาวหลังจากเจียรแล้วชุบ chorm

6. ลูกกลิ้งลูกฟูก, วัสดุลูกกลิ้งแรงดันเสริมโดย zhongyuan tegang, ลูกกลิ้งลูกฟูกด้านเดียวมีความสูงตรงกลาง 0.15 มม., ลูกกลิ้งแรงดันด้านเดียวสูงกลาง 0.075 มม.เพิ่มอุปกรณ์จำกัด

กระบอกกดใช้เส้นผ่านศูนย์กลาง 160 มม

เส้นผ่านศูนย์กลางเครื่องอุ่นล่วงหน้า 320 มม. ใช้เหล็กไร้ไอน้ำ ต่อด้วยท่ออ่อนเหล็ก

บันทึก:

รุ่นกาวปรับไฟฟ้า

ไดรฟ์ร่วมสากล

※พารามิเตอร์ทางเทคนิค :

1,ความกว้างของงาน:1400mm

2 ทิศทางการทำงาน: ซ้ายหรือขวา (ตามการออกแบบการประชุมเชิงปฏิบัติการของ cletns)

3, อุณหภูมิ: 160—200 ℃

4, เครื่องอัดอากาศ: 0.4—0.9Mpa

5, ความดันสเตียร์: 0.8—1.3Mpa

6 สไตล์ลูกฟูก (Uvstye หรือ UVVstyle):

※พารามิเตอร์เส้นผ่านศูนย์กลางลูกกลิ้ง:

1,เส้นผ่านศูนย์กลางลูกกลิ้งลูกฟูก : ￠280mm

2 เส้นผ่านศูนย์กลางลูกกลิ้งแรงดัน: ￠ 324 มม

3 เส้นผ่านศูนย์กลางลูกกลิ้งเคลือบกาว: ￠ 215 มม

4 เส้นผ่านศูนย์กลางเครื่องอุ่นล่วงหน้า: ￠ 320 มม

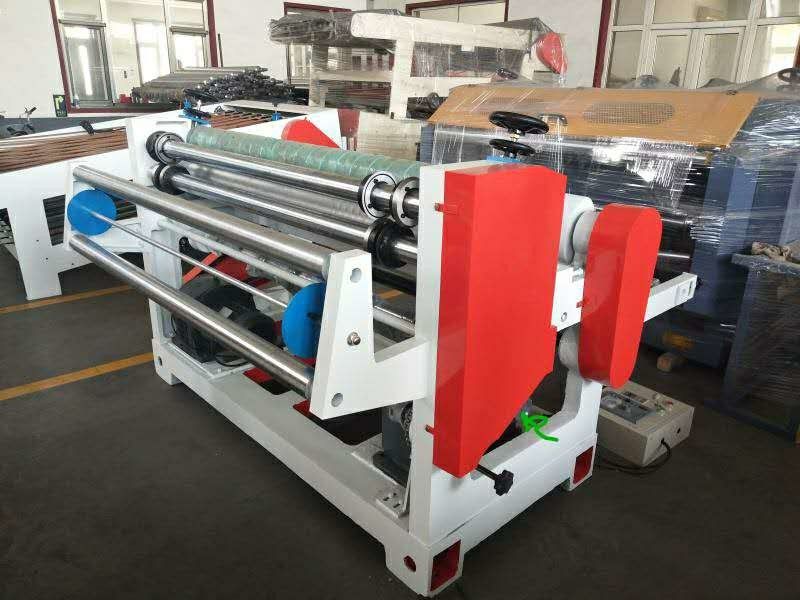

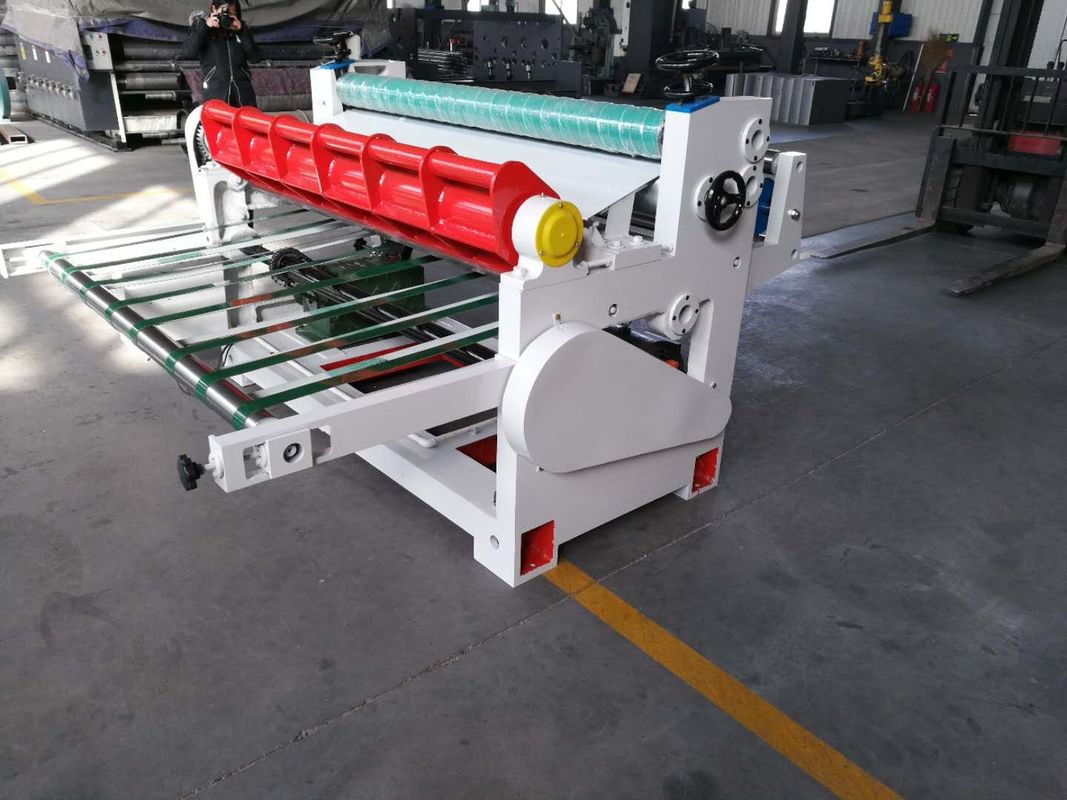

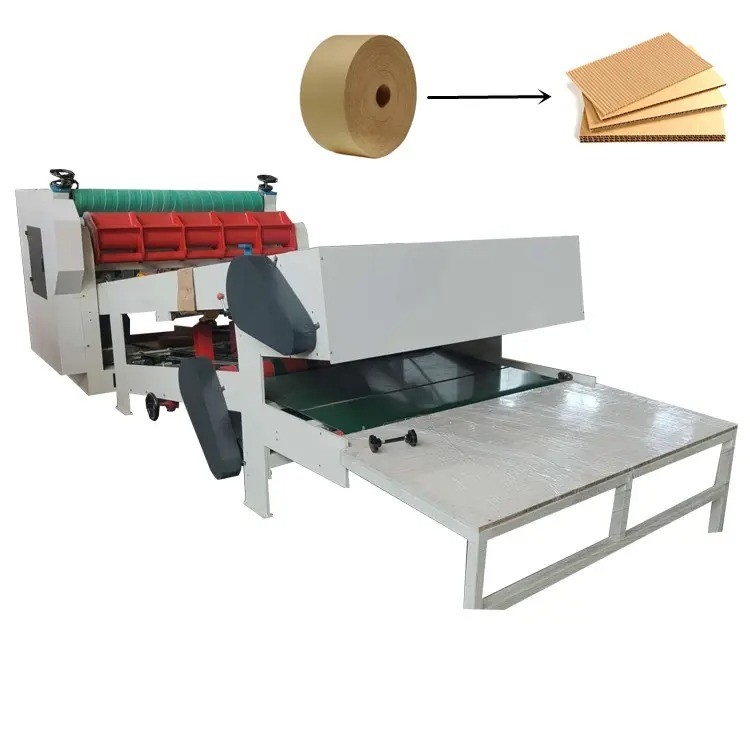

อุปกรณ์ที่สาม : เครื่องตัดแผ่นควบคุม PLC พร้อม stacker

ส่วนเครื่องตัด:

เครื่องตัดแผ่นคอมพิวเตอร์ที่เป็นอุปกรณ์สำหรับกรีดและตัดขวางกระดาษลูกฟูก 2 ชั้น เครื่องนี้เปลี่ยนคำสั่งสั้น เวลาตัดแม่นยำสูง ความเร็วในการทำงานสูงกว่า เปลี่ยนคำสั่งเร็วจะสิ้นเปลืองกระดาษน้อยลง

เครื่องใช้การออกแบบหน้าจอสัมผัสโดยใช้การควบคุมความเร็วมอเตอร์ความถี่ตัวแปร, การควบคุมเซอร์โวไดรฟ์, ลดอัตราความล้มเหลวของการส่งทางกลเมื่อใช้เครื่อง, ความแม่นยำในการตัดแม่นยำยิ่งขึ้น

ส่วนรถยก:

รถเรียงกระดาษหน้าเดียวที่เป็นอุปกรณ์รองกับเครื่องตัดแผ่น เครื่องตัดแผ่นทำแผ่นหน้าเดียวตัดตามขนาดที่ต้องการ แล้วใช้รถยกเก็บแผ่น ลดแรงงานในการทำงาน
