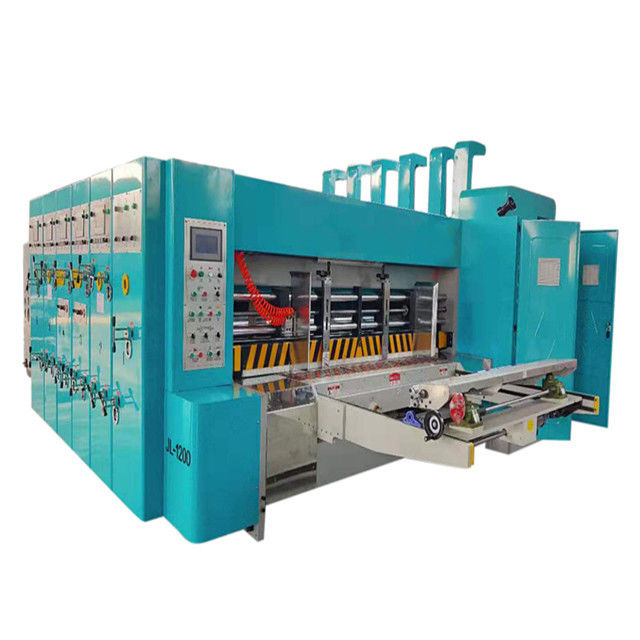

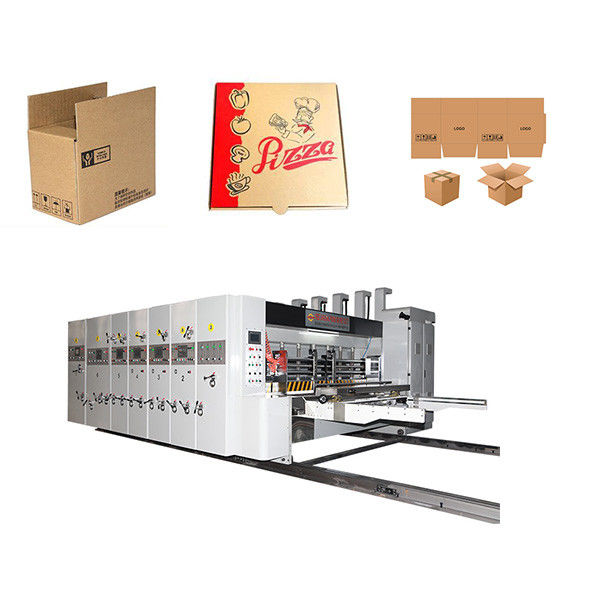

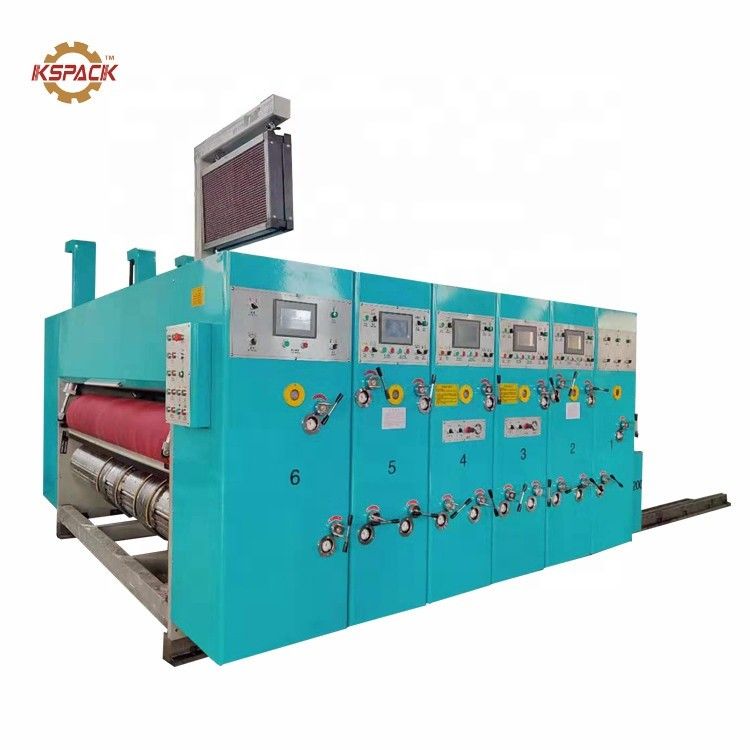

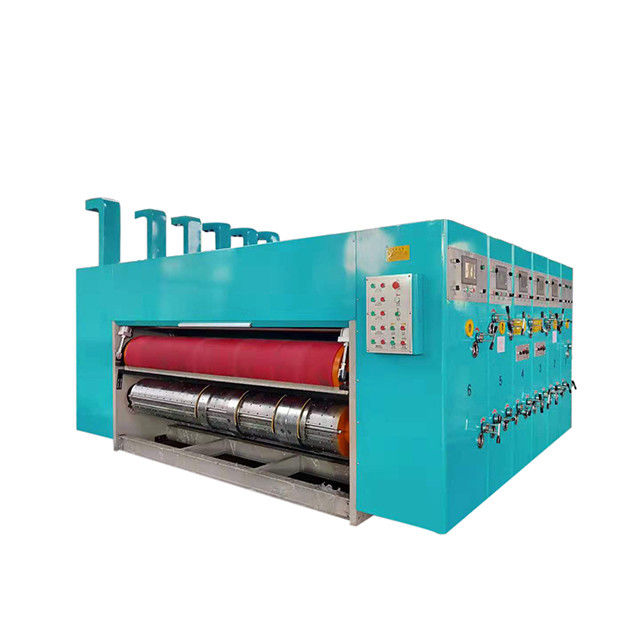

เครื่องพิมพ์กล่องกล่องลื่นอัตโนมัติ

GSYM¢408 ((1200) x 1800-2800 มม

หมายเหตุ: ตามความต้องการของลูกค้า, สามารถเลือก 1-6 สี, slotter

เครื่องตัดเจาะ หุ้นติดตั้งทั้งหมดเป็นตัวเลือก

ส่วนนํา

[1] เครื่องควบคุมไฟฟ้าจากระฆังเตือน ระฆังเตือนต่อเนื่อง เพื่อรับประกันความปลอดภัยของแรงงาน

[2] แกนขับเคลื่อนที่มีคลาจขัด เพื่อป้องกันการใช้ผิดและความเสียหายของเครื่อง

[3] อุปกรณ์ล็อคออนไลน์แบบพนม

[4] มอเตอร์เจ้าภาพเริ่มต้นอุปกรณ์ป้องกัน (เครื่องไม่ได้ล็อค, เจ้าภาพไม่สามารถเริ่มต้นการทํางาน)

2. ระบบอาหารชนิดม้วนขอบนํา

[1] การดูดอัดอัดพิมพ์เอกสารอุดหนุน 7.5KW ตามสภาพการบิดที่แตกต่างกันของกระดาษกระดาษ ปรับปริมาณอากาศ

เพื่อให้กระดาษสะดวก ใช้แปรงตัดผิวกระดาษ

ฝุ่น กระดาษ และเศษขยะอื่นๆ ช่วยเพิ่มคุณภาพการพิมพ์

[2]มีสล็อตด้วยสวิทช์ควบคุมโซ่, การควบคุมกระดาษหยุดฉุกเฉิน

[3] กระดาษยกและลดใช้กล่องอากาศ,การกระทําอย่างรวดเร็ว, ความพยายาม.

[4] การใช้งานของ Shandong "Komori" ระบบอาหารม้วนขอบหน้า, การทํางานง่าย, ความแม่นยําสูง

การปรับตัวได้ดี การส่งความเร็วมั่นคงมากขึ้น เหมาะสําหรับการบิด การส่งกระดาษกระดาษบาง ผลลัพธ์ชัดเจน

[5] ช่องปิดด้านหลัง ช่องปิดด้านหลัง โดยการปรับไฟฟ้าด้วยสกรู; ช่องปิดด้านบนและด้านล่าง ช่องปิดด้านหน้า ปรับด้วยการจับคู่ด้วยมือ

[6] อุปกรณ์การให้อาหารข้าม (ตามความจําเป็นในการเลือกการให้อาหารต่อเนื่องหรือแผ่น)

[7] การควบคุม PLC อินเตอร์เฟซมนุษย์-เครื่องจักร การเก็บเมนู การแก้ไขแผ่นพิมพ์ ความเร็วการพิมพ์ ปริมาณ เวลาและการดําเนินงานของแผนก

3 รอลเลอร์อาหาร

[1] โรเลอร์ขึ้นใช้แกนยางอ่อน ดังนั้นเมื่อการให้อาหารบอร์ดให้แน่ใจว่าไม่ borken บอร์ด กว้าง 132mm, การสวมแกนยาง, ทําให้ blance ถูกต้อง, ให้การให้อาหารกระดาษ steady และแม่นยํา.

[2] รอลเลอร์อาหารด้านล่างที่มีกว้างของรอลเลอร์การบรรทัด ¢ 175 มม, ท่อเหล็กไร้รอย, การบรรทัดโครมแข็ง

[3] โรลล์อาหารสลับสไลเดอร์ชนิดดอลลาร์ดอลลาร์ปรับระยะการปรับด้วยมือ 0 ~ 12 มม. การปรับไม่ส่งผลต่อช่องว่างเกียร์, เพื่อให้แน่ใจว่าการส่งแม่นยํา.

[4] อุปกรณ์ล็อคด้วยตัวเองแบบจับมือ

4 อัตโนมัติเครื่องศูนย์

[1] ส่วนอาหารกระดาษ, ส่วนการพิมพ์, และส่วนสล็อตถูกรีเซ็ตเป็นศูนย์โดยอัตโนมัติ

[2]กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ

กรมพิมพ์

1.ม้วนพิมพ์ (แผ่นม้วน)

[1] กว้าง 393.6 มิลลิเมตร (มีกว้าง 408 มิลลิเมตร)

[2]การบดพื้นผิวเหล็กคุณภาพสูง, ขอบเขตเชิงฐานแกน, การเคลือบโครมแข็ง

[3]เพื่อทําการแก้ไขความสมดุล การทํางานอย่างราบรื่น เพื่อปรับตัวให้เข้ากับการทํางานความเร็วสูง

[4] แผ่นเลื่อนที่ติดตั้งด้วยเลื่อน, ด้วยช่องเลื่อนแผ่นแขวน, เพื่อปรับตัวให้เข้ากับรุ่นที่รวดเร็วของการติดตั้งที่สะดวกและรวดเร็ว

[5] เวอร์ชั่นเต็มของสล็อตแขวน สําหรับเวอร์ชั่นแขวนของสินค้าขนาด 10 มม.

[6] การบรรจุและถอนแผ่นพิมพ์ การควบคุมไฟฟ้าสวิทช์เท้าเป็นการย้อนหลัง

[7] หมุนพิมพ์หมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุน

2. พิมพ์พิมพ์หมุด

[1] กว้าง ¢ 155 mm

[2] การใช้การบดผิวท่อเหล็กที่ไม่มีรอยคุณภาพสูง การแก้ไขความสมดุลแบบไดนามิก การทํางานอย่างราบรื่น การเคลือบโครมแข็ง

[3] เครื่องพิมพ์ความดัน roller cross-slider เพื่อปรับระยะการปรับด้วยมือจาก 0 ถึง 12 มม. การปรับไม่ส่งผลต่อความสะอาดของเกียร์เพื่อให้แน่ใจว่าการส่งแม่นยํา

3 ให้อาหารกับกลมด้านบนและด้านล่าง

[1] บนม้วน: กว้าง 86 มม ท่อเหล็กไร้รอย, กับสามแหวนการให้อาหารกระดาษ

[2] รอลล์ถัดไป: กว้าง ¢ 155 มม ท่อเหล็กไร้รอย, การบดผิว, โครมแข็ง

[3] โรลล์อาหารสลับสไลเดอร์ชนิด dial dial ปรับระยะการปรับด้วยมือ 0 ~ 12 มม. การปรับไม่ส่งผลต่อฟัน ความสะอาดล้อ, เพื่อให้แน่ใจว่าการส่งแม่นยํา.

4. ระบบหมึกซองกล่องยางกล่องเหล็ก anilox

[1]กว้าง ¢ 213.7 มม.

[2]การบดพื้นผิวเหล็ก, การดึงเครือข่าย, การเคลือบโครมแข็ง

[3] การแก้ไขอานซ์ การทํางานอย่างเรียบร้อย

[4]จํานวนตาคือ 180200,220, 250 เส้น / นิ้วการเลือก. (( ตัวเลือกม้วนเซรามิก 300 เส้น / นิ้ว)

[5] ด้วยระบบอาหารอุปกรณ์ยกอัตโนมัติปนูเมติก (เมื่อกระดาษอาหาร pr รอลเลอร์ anilox ถูกลดลงและสัมผัสกับแผ่นพิมพ์

โรล anilox ขึ้นและแผ่นถูกแยก)

[6] โรลเลอร์ Anilox ด้วยคลาชแบบสับสลัด, สีทองเรียบร้อย, สีทองสะอาดง่าย

[7] กว้างของม้วนยาง ¢ 186 mm. ((ตัวเลือกระบบใบหมอ)

[8] พื้นผิวท่อเหล็กห่อด้วยยางทนทานการสวม และทําการแก้ไขความสมดุล

[9] ยางในการบดสูงพิเศษ, ผลการถ่ายทอดหมึกดี. การปลดความเร็วดี-การปรับปรุงดีอุปกรณ์ล็อคตัวเองเพื่อให้แน่ใจว่าหมึกเรียบร้อย.ผลการแปลงดี, เพื่อขยายอายุการใช้งานของม้วนยาง

กลไกปรับระยะ 5

[1]โครงสร้างเกียร์ดาว

[2]ระยะการพิมพ์โดยใช้คอมพิวเตอร์ PLC การควบคุมในระบบดิจิตอล ((Run, หยุดสามารถปรับ), ปรับตําแหน่งแนวราบด้วยมือ, ปรับระยะ 10 มม.

[3] ในกระบวนการพิมพ์ หลังจากแผ่นพิมพ์ตั้งระบบใหม่โดยอัตโนมัติ

6 การแพร่กระจายหมึก

[1] ปั๊มแผ่นผ่าลม, ความมั่นคงของหมึก, การใช้งานและการบํารุงรักษาง่าย

[2] เครื่องกรองหมึก เครื่องกรองสิ่งสกปรก

7 อุปกรณ์ปรับระยะการพิมพ์

[1]กลไกกลไกเบรก

[2] เมื่อเครื่องจะแยกหรือปรับระยะ, กลไกเบรกที่จะจํากัดการหมุนของเครื่อง, เพื่อรักษาตําแหน่งแอร์เดิมจุดคงที่.

[1]โครงสร้างแกนเดียว

[2]สล็อตเตอร์เฟสปรับโดยการควบคุมคอมพิวเตอร์ ปรับ 360 องศา (การทํางานหยุดสามารถปรับ),เครื่องสามารถจัดเก็บการสั่งซื้อ, ปรับมือแนวราบ 20mm

[3]กว้างแกนมีดช่องขึ้น 176mm กว้างที่นั่งมีด 465mm

[4]เส้นผ่าของแกนม้วน 110 มิลลิเมตร,เส้นผ่าของล้อม้วน 180 มิลลิเมตร

[5]มีดด้านล่าง กระบอกกระแส 156,มีดกระแส 280mm

[6]มีดและล้อ crease การควบคุมการเคลื่อนไหวในเวลาเดียวกันไฟฟ้า (ใส่ขนาดกล่อง, ปรับอัตโนมัติ)

[7]มีดสล็อต 7 มิลลิเมตรใช้วัสดุสแตนเลสสหพันธ์หลังจากการรักษาความร้อน,การบด,มีดแบบฟัน

[8]สามารถทําการติดตั้งรู (ไม่จําเป็น)

ส่วนตัดแบบพิมพ์

(การติดตั้งสล็อตเมื่อลูกค้าเลือกส่วนสล็อตเตอร์ ไม่จําเป็นต้องเพิ่ม, ถ้าไม่มีส่วนสล็อตเตอร์, ส่วนนี้ที่เป็นตัวเลือก)

กล่องเครื่องมือ (กล่องล่าง)

[1] กว้างภายนอก ¢360mm(mm (ไม่มีเครื่องตัด)

[2] การบดพื้นผิวเหล็กเหล็กเหล็ก, การเคลือบโครมแข็ง, การแก้ไขความสมดุล, เพิ่มความมั่นคงในการทํางาน

[3]ความห่างของหลุมสกรูแบบจํากัด, ขอบแกน 100 มม; ขอบเขต 18 ส่วนเท่ากัน ความสูงของเครื่องมือที่ใช้ได้ 25.4 มม.

[4]ความหนาของแผ่นไม้: 16 มม (สําหรับกระดาษกระดาษสามชั้น) 13 มม (สําหรับกระดาษกระดาษห้าชั้น)

รอลเลอร์พาด (โรลด้านบน)

[1] กว้าง ¢ 388.9mm, ช่องปิด 405mm

[2] เปลี่ยนแบบพาดอย่างรวดเร็ว ทนทานการสวมใส่ ใช้งานได้นาน

[3] การบดพื้นผิวเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก

[4] การแก้ไขสมดุล เพิ่มความมั่นคงในการปฏิบัติงาน

[5]ความหนาของแผ่น 9m ความกว้าง 250mm เครื่องว่ายน้ําแบบกล 40mm แบบข้าม (ความเร็วในการว่ายน้ําปรับได้)

อุปกรณ์บด

[1] แป๊ดบดไฟฟ้า, ปรับปรุงเร็วและมีประสิทธิภาพ

[2] เพื่อปรับปรุงอายุการใช้งานของพัด
